Experimente mit dem Laser HP5517
Die Belegung des Steckverbinders am HP5517


   Pin      Funktion
________________________________________________________________________

    A       Keine Belegung im 5517
    B       ~MEAS (wird nicht benötigt am 5517)
    C        MEAS    "          "
    D       Signal Return (MEAS)
    E       ~REF (Zeeman Takt-Signal)
    F        REF
   G,H      Ground
    J       +15 VDC
    K       +15 VDC
    L       -15 VDC
    M       +15 VDC
   N,P      Kabel Abschirmun
    R       Signal Return (REF)
    S       Ground
    T       +15 VDC
    U       Kabel Abschirmung



Wie hier ersichtlich ist, kann der Spezial-Steckverbinder von HP durch einen wesentlich einfacheren ersetzt werden. In meinen Experimenten habe ich den Steckverbinder durch zwei getrennte Steckverbinder ersetzt. Ein Steckverbinder dient der Spannungsversorgung von +15V/-15V und der andere Steckverbinder dient der Weiterleitung des REferenz-Signals REF - wobei die Anwendung von ~REF nicht unbedingt erforderlich ist.

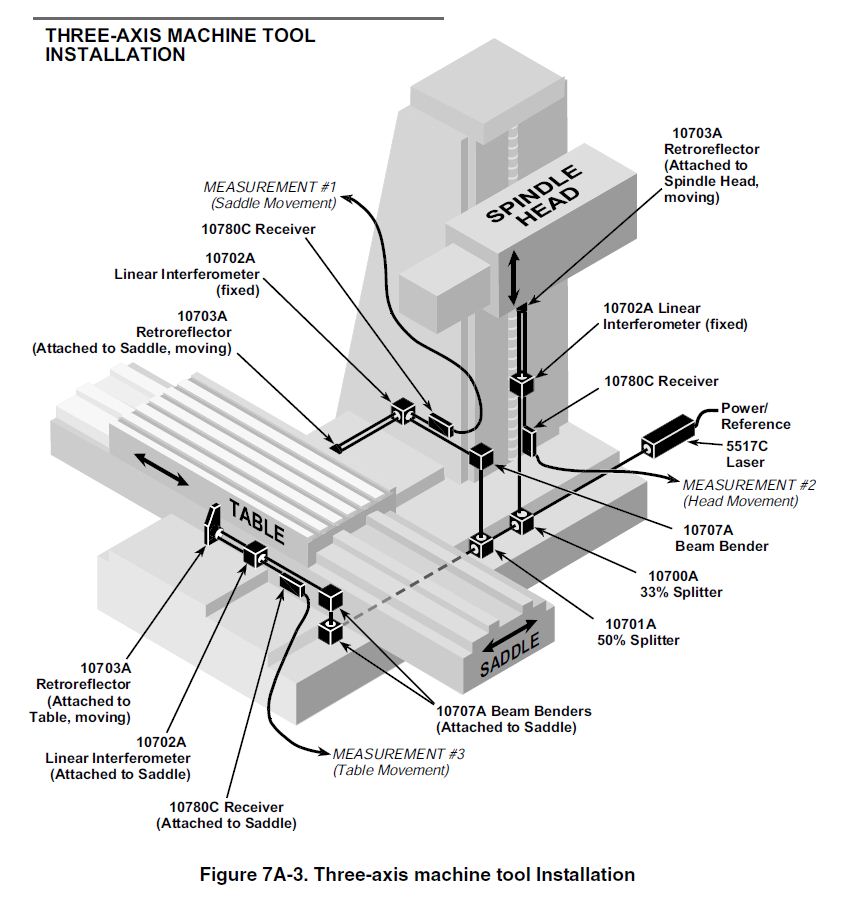

Es folgt ein typisches Anwendungsbeispiel aus den Prospekten von HP
