Teil 1
Experimente mit Sensoren
HP03S und HH10D

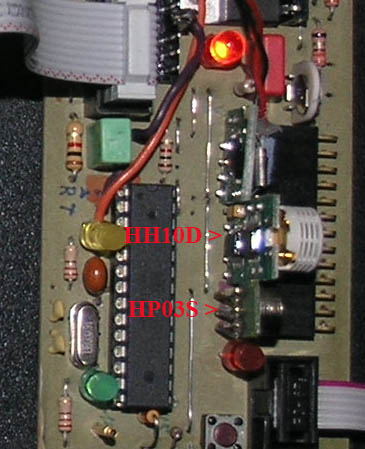

Rechts befindet sich die Test-Platine mit den Sensoren HP03S und HH10D.

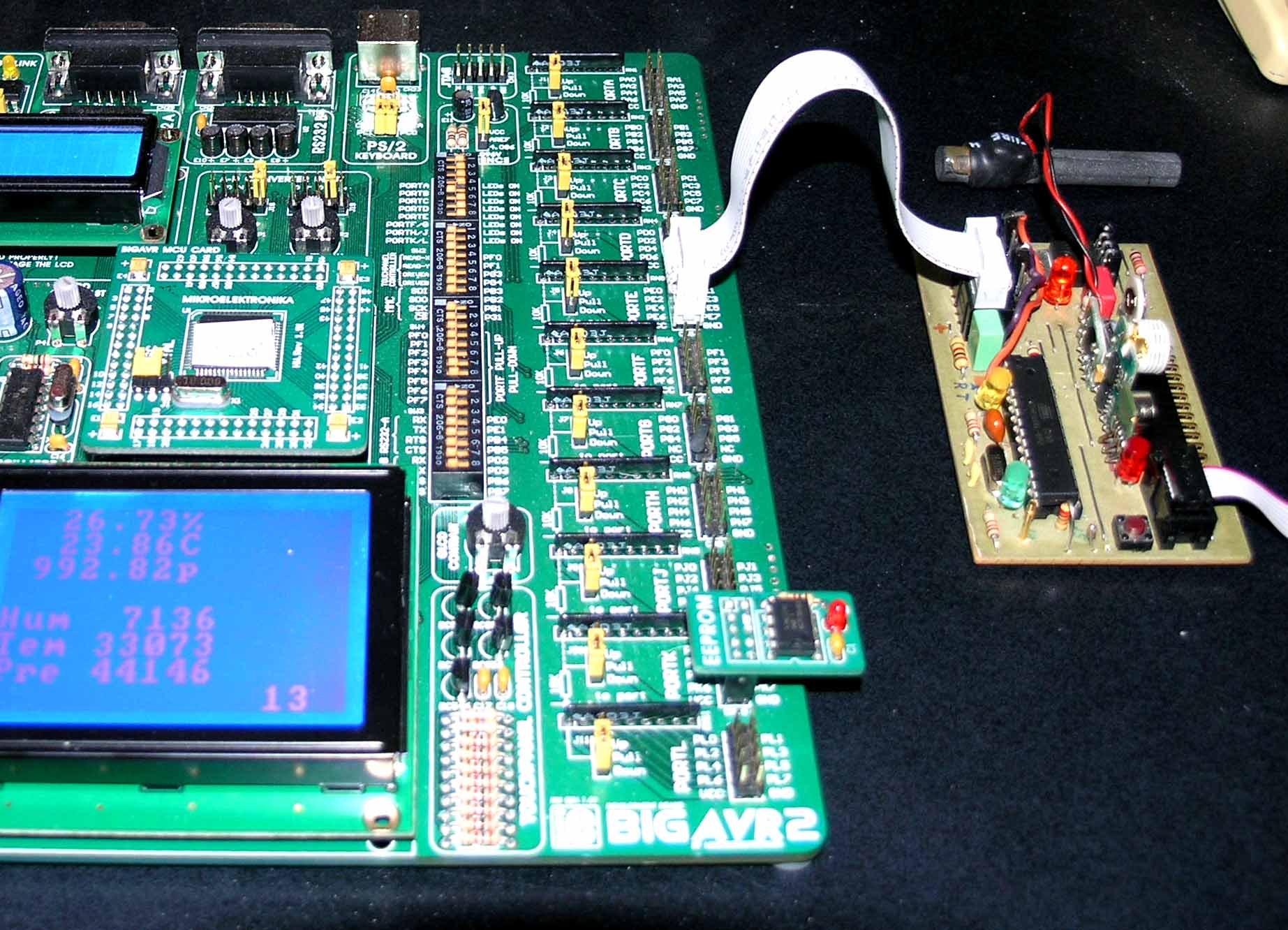

Bestückt mit einem ATMEGA8L und der Steckleiste zur Aufnahme der Sensoren. Die
Abfrage der Daten erfolgt auf dem linken Board, auf dem die Werte auch angezeigt
werden können. Das Master-Board (BIGAVR2) stellt über das Verbindungskabel auch
die Spannungsversorgung des Testboards bereit. Da das Masterboard mit 5V betrieben
wird, befindet sich auf dem kleinen Testboard ein Spannungsregler für 3,3V.
Quelltext des Sensor-Programmes mit MEGA8L
Quelltext des Anzeige-Programmes mit MEGA128
Blockschaltbild
Details
Evaluierungsprogramm
